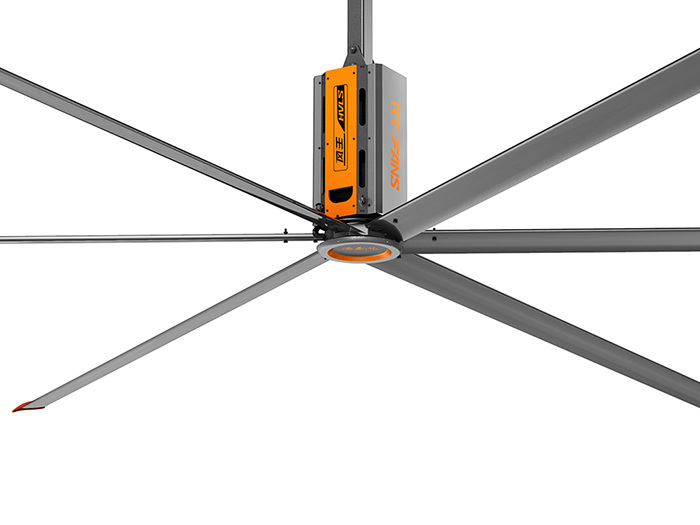

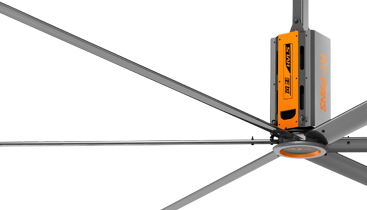

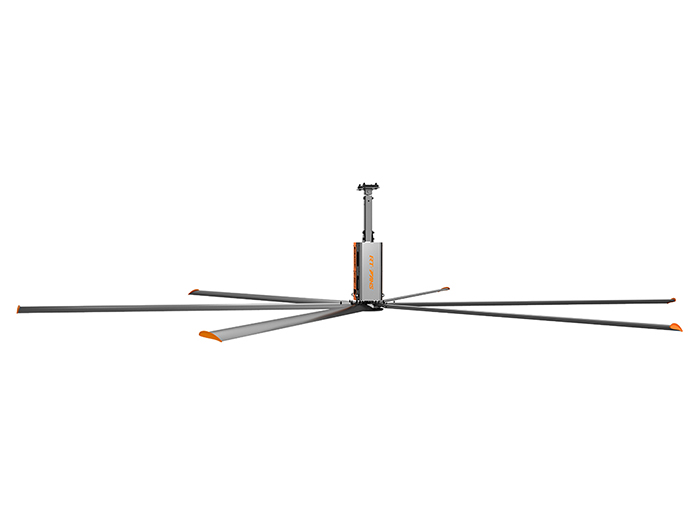

风王系列规格 Model | 风扇直径 米(FT) | 电机功率 kw/hp | 转速 (rpm) | 风量(CMM) 立方/分钟 | 电流 220V/3800V(A) | 最大作用范围 (平方米)Sqm | 自重 (kg) | 噪音 (dBA) |
RTF-CF-7E | 7.3(24’) | 1.5 | 20-53 | 15500 | 5.6/3.2 | 1800 | 125 | 43 |
RTF-CF-6E | 6.1(20’) | 1.5 | 20-58 | 14000 | 5.6/3.2 | 1600 | 115 | 43 |
RTF-CF-5E | 5.5(18’) | 1.5 | 20-63 | 12800 | 5.6/3.2 | 1300 | 110 | 43 |

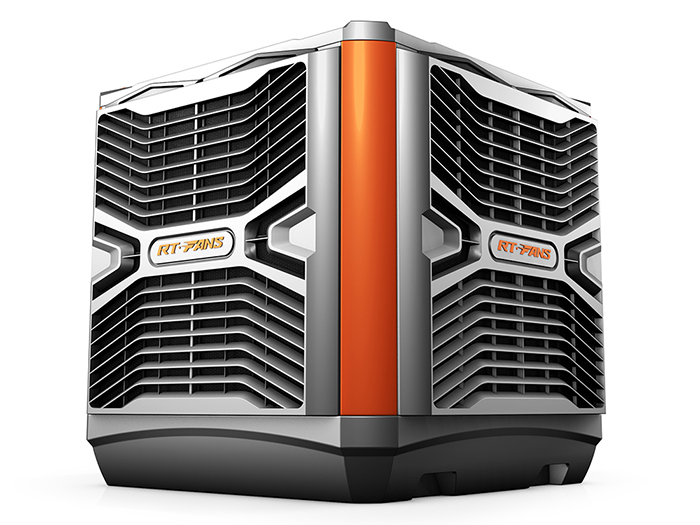

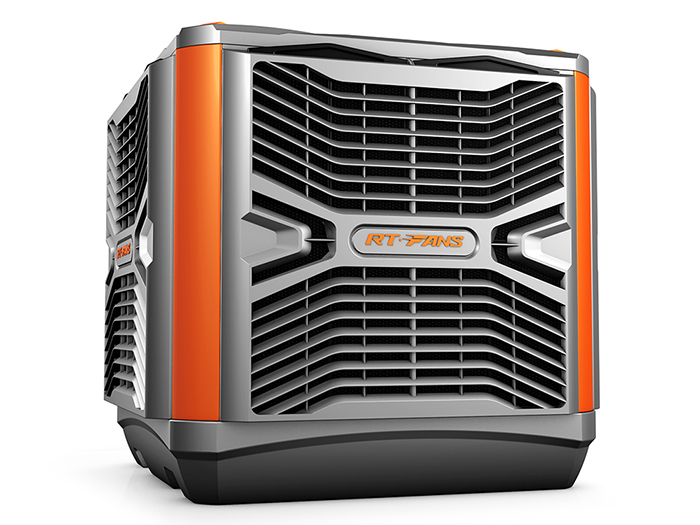

型号 | 电压/频率 (V/Hz) | 最大风量 (m³/h) | 工作电流 (A) | 功率 (kw) | 外型尺寸(mm) | 出风口尺寸 (mm) | 净重 (kg) | 储水量 (L) | 蒸发量 (L/H) | 适用面积 (㎡) |
RTF-20A | 220/50-380/50 | 20000 | 4.8/2.7 | 1.1 | 1120×1120×1030 | 670×670 | 65 | 25 | 60 | 100-150 |
RTF-20B | 220/50-380/50 | 20000 | 4.8/2.7 | 1.1 | 1120×1120×1030 | 670×670 | 65 | 35 | 60 | 100-150 |
RTF-20C | 220/50-380/50 | 20000 | 4.8/2.7 | 1.1 | 1120×1120×1075 | 730×730 | 70 | 35 | 60 | 100-150 |
RTF-25A | 220/50-380/50 | 25000 | 6.8/3.8 | 1.5 | 1120×1120×1255 | 670*670 | 72 | 25 | 75 | 150-200 |
RTF-25C | 220/50-380/50 | 25000 | 6.8/3.8 | 1.5 | 1120*1120*1300 | 730×730 | 76 | 35 | 75 | 150-200 |
为什么要使用瑞泰风蒸发式冷风机?
降温效果强:在南方地区,一般降温达4℃~10℃的效果,在炎热干燥地区,降温可达4℃~15℃,并且降温迅速
风量大,送风远:每小时最大风量为20000至85000立方米,可根据客户需求选取,风压大、送风远
单机耗电少,每小时用电约1度:在同等面积安装中央空调与蒸发式冷风机,耗电量约只需中央空调的1/8
空气质量好:集通风、换气、隔尘、降温于一体,增加空间含氧量,提高工作效率,整体送风或岗位送风随意选择
投资少,效能大:在同等条件及面积安装中央空调与蒸发式冷风机相比,蒸发式冷风机约是中央空调总投资的1/5
性能稳定,质量可靠:采用100mm厚“高品质5090型蒸发滤网”,蒸发效率高,降温能力强,持久耐用
调节湿度:对需要增加空气湿度的工作场所进行湿度调节
国际理念:国际设计理念,实现品质、外观、实用性、便利性,特别是性能上的重要创新
应用领域
工业类:汽车制造、摩托车制造、五金厂、电子厂、机械厂、电器厂、皮具厂、制衣厂、制药厂、纺织厂、制鞋厂、塑胶厂等各类工厂车间。商业服务类:各商业中心、网吧、学校、车站、健身房、户外运动场、酒楼厨房、洗车场、酒楼厨房、户外餐厅等,以及大型仓储物流中心。
扇机组合简介
“扇机组合”方案,即是指将风行国际的大型工业风扇(超大吊扇)与蒸发式冷风机(俗称环保空调)两类各有明显优势的产品,通过专业计算后,结合客户工作现场的实际需要,科学地为客户高大型空间环境进行组合式设计,最大限度地为客户需求进行全方位细致入微考虑,令方案实施后,两类产品优势互补,在各自最大限度发挥效果的同时,又弥补了彼此效能上的不足,最终共同体现出十分良好的综合效果与应用价值。多年来,“扇机组合”理念正逐渐普及,不断得到国内外同行的推崇与效仿、应用。
“扇机组合”解决方案于2010年3月月由广东瑞泰公司(瑞泰风)创始人郑才翥先生所提出,并在服务市场中行到成功实践,为用户明显优化了通风降温效果,节省了大量费用,并为用户创造了独特价值,是一种行业前沿、高度优化的工程设计理念。该重大创新理念至今已发展到“扇机组合”4.0版本,“扇机组合”势将引领低碳通风降温工程设计应用走向更加专业化、为用户创造更大的经济与社会价值的大方向!
扇机组合解决的难点
没有冷风机,大赅对人员进行感官降温没问题,但并不能将环境温度处理的很好,而没有大风扇,仅使用冷风机时又必须要设置大量送风管道吊挂于室内屋面以下,影响空间美观性与建筑安全,推高了投资成本,唯有扇机组合才能得到兼顾,通风降温、换气、节约、美观、安全目标全实现,对高大型建筑室内空气的改善具有重大意义与十分良好的经济实用价值。
扇机组合的价值
1、大风量、超静音,在高大型的室内空间开成类自然的立体微风系统,通风降温无死角,广覆盖;
2、不光可令工作人员实现人体感官降温,更可实现环境整体降温,配合一定风速,令人体感舒适。而对于环境湿度有要求的场所,还能保持室内空气干燥,避免设备及产品锈蚀、变质;
3、营造新风环境,可以达到单独使用大风扇或单独使用蒸发式冷风机均无法达到的全方位环境改善目标;
4、冷风机与风扇依季节需要可单独使用其中一套系统,甚至于单独使用一套系统中的一或几台设备,最大限度满足客户实际需要,降低运行费用;
5、通风、降温、安全、节约、美观,各项客户关心的目标一次全实现;
6、某种意义上,可取低传统空调,若与空调组合使用,可以实现空调节能。
瑞泰风“扇机组合”解决方案实际应用案例(例)
A、两套系统时间开启时
夏季高温天气正常生产使用时,同时开启运行两套系统——以室外挂墙安装的40台冷风机源源不断地输送经过滤降温后的冷鲜风为例,经室外导风管入窗即止配以左右摇摆式送风方式,向车间内部输送每小时最高达920000m³冷鲜风,再辅以悬挂于室内高处的8台大风扇缓慢旋转,以每分钟最大105600m³的巨量空气流通量,进行大范围、立体驱动,将冷风机送入的大量冷鲜风进行有效流通扩散,均匀地推送到车间各处,起到人员、环境双重良好的通风降温效果。该设计在确保良好通风降温效果的同时,兼顾了建筑屋面承重的安全性、空间美观性,节约了投资与日常运行费用,可产生良好的经济与社会价值。
B、两套系统单独开启时
另该解决方案另一亮点是:依用户实际需要(用户非满员生产时,或春秋季节不是很热,但车间又有些闷热时),以上设计的两套降温系统可以单独使用,甚至可以在单独使用其中一套系统时,还可实现单独控制,单机使用,可最大程度满足用户在不同季节、不同的生产时期的实际需要,支持促进企业良好的节能降耗目标。
“扇机组合”的几种组合方式
1.大型节能风扇+冷风机
2.大型节能风扇+负压风机
3.大型节能风扇+屋顶风机
4.大型节能风扇+环保空调+负压风机
5.大型节能风扇+环保空调+屋顶风机
6.大型节能风扇+中央空调
7.扇机组合4.0—低空扇机组合
1、风量大覆盖广:每分钟空气流通量13800m³,单机最大覆盖面积可达1800平方米;
2、极小的投资良好的效果,超高性价比:厂房面积过大,安装空调成本太高,一般通风设备没有用武之地而大风扇能以小投资,达到良好的综合效果;
3、取代空调:可使人体感受约5-7℃的温差效应,部分场所可与传统空调轮值使用,从而一定程度上达到取代中央空调的效果;
4、高效节能:用电量极小,高效节能,低碳环保;
5、免维护寿命长,专业无忧服务:创新技术,低转速、磨损少,免维护,寿命长;19年行业前沿服务经验,拥有大量应用案例,为用户提供独到的高价值一站式解决方案;
6、品质稳定:高端配置,品质稳定。
1、促进全方位空气流动,强力环境通风、人员降温:超大面积的微风吹拂,实现全方位类似自然立体式的空气流动,帮助环境强力通风实现人员降温;
2、全天候通风、降温:365天可用,春秋季凉爽,夏冬季舒适;进口美航AA7075超硬铝合金+精密高压锻造技术(σb达570MPa)+T6热处理工艺+CNC精密加工手段+动平衡全检品质,采用目前国内独到的防脱盘与轮毂上盖结合装置,保障上下底盘结合固定扇翅的安全问题,同时减轻整机重量,提高电机效率达到完美结合。防脱盘采用下置与轮毂紧密连接的安装方式,改善了目前市面上防脱盘连接机架,存在一定运行意外风险现状:
◆40年的可靠寿命设计;
◆10倍大风扇受力结构强度设计;
◆确保产品的公差和动平衡,犹如汽车轮毂般精准可靠。
电机减速机——世界知名厂商德国诺德为瑞泰风专属定制
◆瑞泰风继续引领市场,率先采用德国诺德IE2高效电机,也是诺德进入中国以来,唯一一个为战略合作伙伴进行高品质产品定制;
◆德国NORDL加大机座号的同轴斜齿轮减速机(输出轴径40mm)一一加大轴径,安全高度保障,减小径向力的风险,安全保障之一;
◆Shell牌顶级Omala S4超长寿命的合成齿轮润滑油,2万小时免维护一一提高油品出厂品质,安全保障之一;
◆德国顶级原装进口Simrit输出轴双油封设计一一减小油封漏油的可能性,长期质保保障;
◆箱体自动排气阀一一减少了油品乳化的风险,安全保障之一;
◆原装进口SKF-VL加强型滚子轴承一一减小径向偏移,终身质保。
